Hardware-Bauanleitung



Schaltplan:

Bild: Schaltplan PC-VText-Dekoder


Bauteileliste:

- Kondensatoren:
Menge Bezeichnung Bauteil im Schaltplan
2 22 µF / 16 V (ELKO) C2, C11
1 1 nF (oder 1 x 27 pF bei SAA5246P/E, s.u.) C3
1 56 pF C4
1 15 pF (oder 1 x 56 pF bei SAA5246P/E, s.u.) C5
6 100 nF C1, C7 - C10, C12

- Widerstände:
Menge Bezeichnung Bauteil im Schaltplan
3 4,7 kOhm R3 - R5
1 10 kOhm R6
1 27 kOhm R2

- Halbleiter:
Menge Bezeichnung Bauteil im Schaltplan
1 SAA5246AP/E (oder SAA5246P/E, s.u.) IC 1
1 6264 (RAM 8Kx8) IC 2
1 BC 547 T1

- Sonstiges:
Menge Bezeichnung Bauteil im Schaltplan
1 1,0 µH (Drossel, HF-Induktivität) L1
1 27 MHz (Quartz) Q1
1 IC-Sockel 28-polig
1 IC-Sockel 48-polig
1 SUB-D-Stecker, 25-polig
1 SUB-D-Stecker, 15-polig
1 Cinch-Einbauprintbuchse
1 Cinch-Stecker
1 Scart-Stecker oder 1 x Cinch-Stecker (s. Text)
1 abgeschirmtes Kabel, maximal 2 m lang


Aufbau der Hardware:

Wenn Sie schon Erfahrungen im Aufbau elektronischer Schaltungen haben, sollten Sie mit dieser Bauanleitung keine Probleme bekommen.


Bei dem Teletextdekoder-IC gibt es die beiden Versionen SAA 5246 P/E und SAA 5246 AP/E. Diese werden an den Beinchen 2-4 unterschiedlich beschaltet. Dem Schaltplan liegt der SAA 5246 AP/E zugrunde. Die Beschaltung für den SAA 5246 P/E ist im Schaltplan rechts unten abgebildet.

Wegen der wenigen Bauteile sollte der Aufbau des Dekoders auf einer Lochrasterplatine keine Probleme bereiten. Da besonders der Teletext-Baustein IC 1 sehr empfindlich gegenüber statischer Aufladung ist, empfehle ich, diesen zuletzt einzusetzen. Als Videoleitung nehmen Sie ein Kabel mit Abschirmung (Masse an Abschirmung). Dieses sollte nicht länger als 2 Meter sein.

Als Videosignal kommt ein BAS oder ein FBAS-Signal in Frage. Dieses können Sie z.B. von einem Videorekorder, Sat.-Receiver bzw. TV-Tuner beziehen. Meistens besitzen diese Geräte eine Scart-Buchse (Belegung s.u.), manchmal aber auch eine Cinch-Buchse. Ist keines dieser Geräte vorhanden, bleibt eigentlich nur noch ein Fernseher. Zumindest die neueren Geräte sind auch mit Scart-Anschluß bzw. Cinch ausgerüstet.

Nach Aufbau und Überprüfung des Dekoders sollten Sie diesen bei ausgeschaltetem Computer anschließen und dann das Videosignal an den Dekoder anlegen. Jetzt können Sie den Computer einschalten. Zur Überprüfung der Hardware benutzen Sie das Programm "PCVTTEST.EXE". Nach dem Start dieses Programmes wählen Sie an Ihrem Empfangsgerät (Videorekorder, Sat.-Receiver etc.) ein Programm aus, das Teletext ausstrahlt. Nun schalten Sie das Gerät abwechselnd ein und aus. Das Programm sollte nun bei "Videosignal" zwischen "gut" und "schlecht" wechseln. Ist dies der Fall, so ist Ihr Teletextdekoder aller Wahrscheinlichkeit nach in Ordnung. Sie können jetzt den eigentlichen Dekoder ("PCVTEXT.EXE") starten.

Zusatzhinweis:
Falls es Schwierigkeiten mit einem klaren Videotext-Empfang gibt, sollten Sie einen Widerstand zwischen Video-Signal u. Masse versuchen. Als Richtwert empfehle ich 100-150 Ohm. Alternativ schalten Sie zwischen Video-Signal u. Masse einen 100 Ohm Widerstand und ein 500 Ohm - Poti in Reihe. Für Fragen schreiben Sie mir bitte: info@pcvtext.de.


Anschlußbelegungen:

Anschluß des Transistors BC 547 im Schaltplan:

Bild: Anschluß des Transistors BC 547


Die folgenden Bilder zeigen die Belegungen einiger Schnittstellen (Sicht jeweils in Richtung der Buchsen im entsprechenden Gerät):
Scart-Buchse:

Bild: Belegung der Scart-Buchse

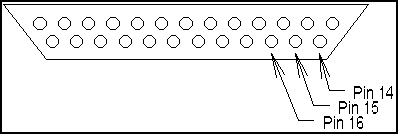

Parallele Schnittstelle:

Bild: Belegung der Parallelen Schnittstelle

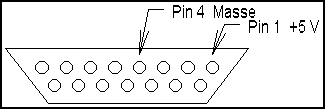

Gameport:

Bild: Belegung des Game-Ports


Bezugsquellen der Bauteile:

Bis auf das Decoder-IC SAA5246 handelt es sich bei den Bauteilen um Standardbauelemente. Die Bauteile sollten in jedem gut sortierten Fachgeschäft erhältlich sein.
